цикличность

прочность

герметичность

Перед тем, как компенсаторы попадут к Вам они проходят “огонь и воду” по ГОСТ 28697-90

Испытываем компенсаторы на вероятность безотказной работы под давлением 16 бар

Испытываем на прочность с коэффициентом в 1.5 раза больше (24 Бар) от рабочего давления (16 Бар)

Испытываем компенсаторы на герметичность под давлением 24 бар

Испытание на герметичность помогает предотвратить утечки и аварии, подтвердить качество компенсаторов, выявить недостатки конструкции для увеличения срока службы и оценить работоспособность компенсаторов в реальных условиях эксплуатации.

Испытания проводят в условиях, имитирующих реальные эксплуатационные нагрузки.

Выбирая компенсатор hortum вы получаете

Защитный декоративный кожух:

Стабилизирующие
втулки:

Многослойный сильфон из нерж. стали:

• высокая циклическая наработка (не менее 7000 циклов);
• безотказная работа компенсатора на всем сроке службы

• препятствует избыточному сжатию или растяжению сильфона
• позволяет изделию не сработать на больший ход, чем необходимо

• полная защита от коррозии наконечников на период хранения изделия;
• исключают заклинивание компенсатора

•защищает от возникновения электрохимической коррозии компенсатора;
•защищает сильфон от механических и термических повреждений;
•ограничивает сильфон от изгибания

• стабилизируют сильфон и защищают его от изгибания;
• обеспечивают равномерную работу сильфона;
• увеличивают ресурс и срок службы компенсатора;

• защищает сильфон от механических и термических повреждений
• защищает от попадания твердых частиц между гофр сильфона

Внутренний экран из нерж. стали:

Ограничитель осевого хода:

Патрубки с защитным покрытием:

• более 7000 циклов работы
• гарантия 5 лет
• срок службы 30 лет

• компенсатор разработан с учетом повышенных требований к безопасности
• предотвращает аварийные ситуации

Безопасность

Срок службы

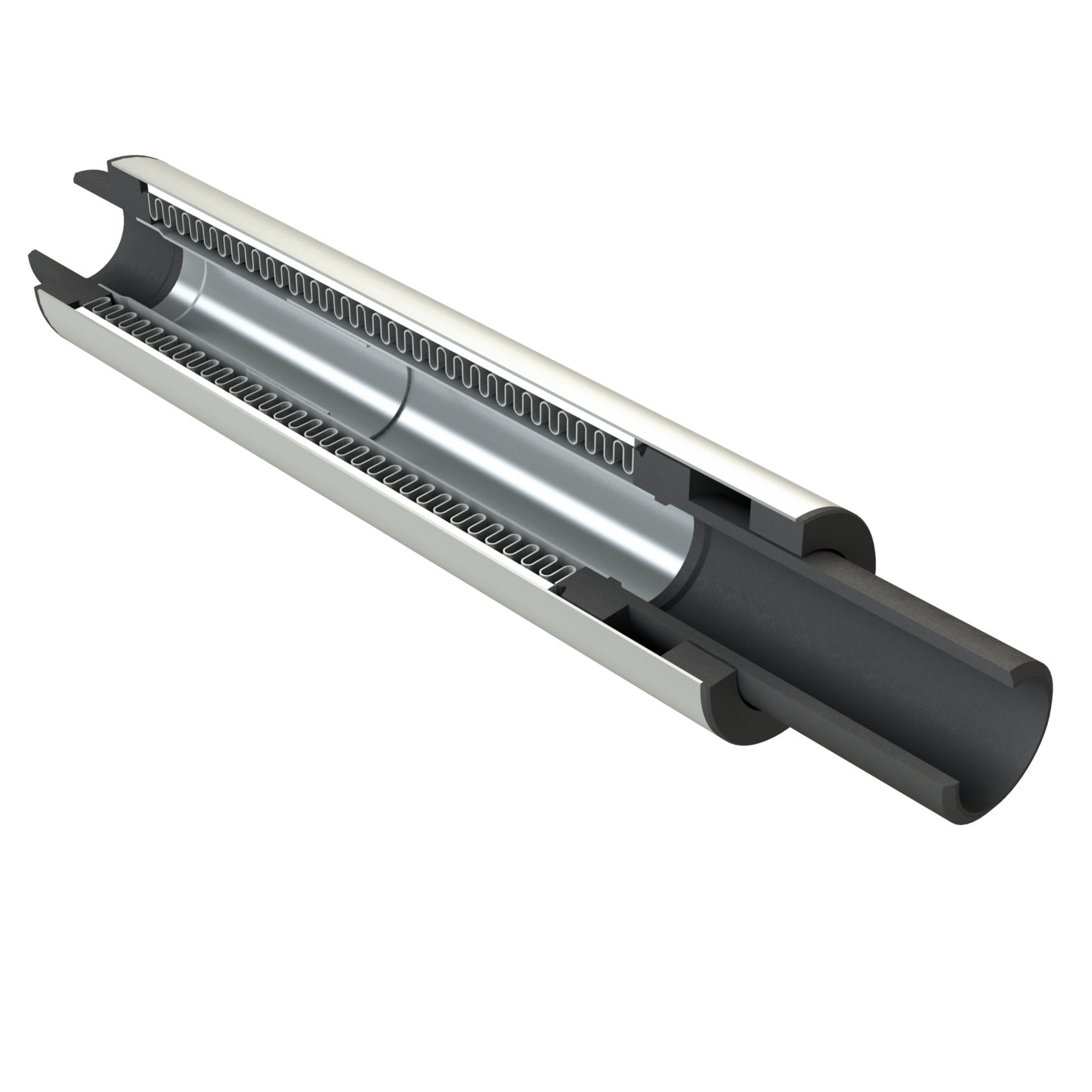

компенсатор с лучами, при наведении на деталь конструкции появляется подробная инфа об элементе

3

2

1

сварка внахлестку по СП 73.13330.2016

безрезьбовая муфта в компенсаторах Ду15 до 25 в комплекте

ШАГ 1
Удалить участок трубопровода для компенсатора

ШАГ 2
Установить муфту и компенсатор на трубопровод

ШАГ 3
Приварить муфту и компенсатор.
Монтаж завершен

Монтаж в три сварных шва

Наши проекты

ЖК Vangarden, москва

ЖК Green park, Москва

ЖК Бунинские луга московская обл.

ЖК Кузьминский лес, московаская обл.

ЖК Holland park, москва

ЖК Таллинский Парк, Спб

ЖК Пригород Лесное, московская обл.

ЖК Нокса парк, казань

жк исеть парк, екатеринбург
